Platform Single Instruments

Viewline.

Viewline ist eine analoge Instrumentenplattform für Spezialfahrzeuge und Maschinen, die in einer Vielzahl von Bereichen zum Einsatz kommen.

Viewline.

SingleViu



Die Rundinstrumente der SingleViu-Familie lösen die drei bestehenden Familien WWG, Viewline und CANcockpit ab. SingleViu deckt alle Anwendungen der Vorgängerinstrumente ab und bietet eine einheitliche und flexible Lösung auf dem neuesten Stand der Technik. Die SingleViu-Instrumente verfügen über einen dualen Eingang sowohl für die digitale Übertragung mit CAN-Bus als auch analog für marktübliche Sensoren.

Die Einzelinstrumente für Temperatur-, Tank-, Druck-, Spannungs- und Stromstärkeanzeige sind im Durchmesser 52 Millimeter erhältlich. Geschwindigkeits- und Motordrehzahlanzeiger gibt es in den Durchmessern 80 bzw. 85 und 100 Millimeter. Die Geräte mit 80/85 und 100 Millimeter Durchmesser verfügen über einen internen Taster und ein LCD-Display, das dem Fahrer verschiedene Informationen „im Rollmodus“ anzeigen kann.

Fahrzeughersteller können zwischen insgesamt 74 Varianten wählen – sowohl für die Erstausrüstung, zum Nachrüsten oder als Ersatz für bestehende Instrumente.

Funktionen und Vorteile auf einen Blick:

  • CAN- und Analog-Eingang

  • Hohe Widerstandskraft dank Mineralglasscheibe, hoher Schutzklasse IP 67 und flammhemmendem Gehäuse

  • Doppelglassystem schützt vor Beschlagen

  • Konfigurierbarkeit über PC-Tool und Taster

  • Design anpassbar an Kundenwunsch

Im Ersatzteilmarkt lassen sich die SingleViu-Instrumente über einen Adapter an die bestehenden Kabelbäume anschließen. Die SingleViu-Produktfamilie ist sehr vielseitig und kann flexibel in allen Märkten, beispielsweise in Fahrzeugen der Land- und Bauwirtschaft, Nutzfahrzeugen oder Motorrädern, eingesetzt werden.


SingleViu Kontakt

World Wide Gauges - Cockpit International

WWG ist eine standardisierte Instrumentenplattform für Spezialfahrzeuge und stationäre Maschinen. Sie bietet modulare Lösungen, drei Gehäusevarianten und zwei verschiedene Lösungen für die Beleuchtung (Vorder- und Hintergrundbeleuchtung). Dank dieses Plattformkonzepts können individuelle Lösungen (Zifferblatt-Design) sehr kosteneffektiv umgesetzt werden

  • Einbau in Instrumententafel
  • LCD-Display für Geschwindigkeits- und Drehzahlmesser
  • Vordergrundbeleuchtung

Vorteile und Funktionen

  • analoge Plattform
  • Zeigerinstrumente mit durchschnittlich 52, 80 und 100 mm verfügbar
  • verschiedene Befestigungsmöglichkeiten (Muttern, Bolzen und Bügel)
  • Mineralglasabdeckung
  • Metallrahmen

Technische Daten

  • Betriebsspannung: 12 oder 24 V DC
  • Betriebstemperatur: -30 °C bis +85 °C
  • Schutzart: IP 64 (Vorderseite)
  • Vordergrundbeleuchtung

World Wide Gauges - Cockpit Vision

WWG ist eine standardisierte Instrumentenplattform für Spezialfahrzeuge und stationäre Maschinen. Sie bietet modulare Lösungen, drei Gehäusevarianten und zwei verschiedene Lösungen für die Beleuchtung (Vorder- und Hintergrundbeleuchtung). Dank dieses Plattformkonzepts können individuelle Lösungen (Zifferblatt-Design) sehr kosteneffektiv umgesetzt werden

  • Einbau in Instrumententafel
  • LCD-Display für Geschwindigkeits- und Drehzahlmesser
  • komplette Hintergrundbeleuchtung

Vorteile und Funktionen

  • analoge Plattform
  • Zeigerinstrumente mit durchschnittlich 52, 80 und 100 mm verfügbar
  • verschiedene Befestigungsmöglichkeiten (Muttern, Bolzen und Bügel)
  • Mineralglasabdeckung
  • Metallrahmen

Technische Daten

  • Betriebsspannung: 12 oder 24 V DC
  • Betriebstemperatur: -30 °C bis +85°C
  • Schutzart: IP 64 (Vorderseite)
  • Hintergrundbeleuchtung

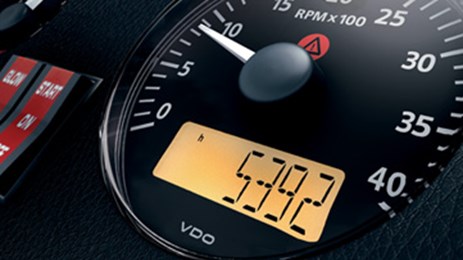

Viewline

Viewline ist eine analoge standardisierte Instrumentenplattform für Spezialfahrzeuge und Maschinen, die in einer Vielzahl von Bereichen zum Einsatz kommen. Die modularen Lösungen mit drei Gehäusevarianten bieten eine größere Funktionalität und mehr Flexibilität bei Einbau und Gestaltung. Für die auf der Instrumententafel oder bündig installierbaren Viewline-Instrumente haben wir eine Plug-and-Play-Lösung entwickelt, die größtmögliche Flexibilität beim Einbau bietet.

Das modulare Konzept erlaubt zahlreiche Gestaltungsvarianten mit oder ohne Rahmen. Als Besonderheit in diesem Sektor bieten alle Lösungen außerdem eine volle Hintergrundbeleuchtung für die Anzeige.

  • bündiger Einbau oder Einbau in die Instrumententafel
  • Antibeschlagfunktion und Wasserschutz
  • LED-Beleuchtung und Warnleuchten
  • aufsteckbare Rahmen
  • LCD-Display
  • volle Hintergrundbeleuchtung

Vorteile und Funktionen

  • Fronteinbau und bündiger Einbau möglich
  • Zeigerinstrumente mit durchschnittlich 52, 85 und 110mm verfügbar
  • kombinierter Einbaudurchmesser von 80 und 85 mm
  • bis zu 5 integrierte Kontrollleuchten in Zeigerinstrumenten mit durchschnittlich 85 und 110 mm
  • austauschbarer Rahmen

Technische Daten

  • großes, in Zeigerinstrumente (durchschnittlich 85 und 110 mm) integriertes, segmentiertes LCD-Display
  • Betriebsspannung: 12 und 24 V DC
  • Betriebstemperatur: -30 °C bis +80°C
  • Schutzart: IP 67 (Vorderseite)
  • LED-Beleuchtung
