Navigationsinstrumente

Präzise Instrumentierung für eine sichere Bootsführung

Das Multifunktionsinstrument mit Segmentanzeige gibt die Geschwindigkeit über Grund an und umfasst einen programmierbaren Geschwindigkeitsalarm.

Das Multifunktionsinstrument mit Segmentanzeige gibt die Geschwindigkeit über Grund an und umfasst einen programmierbaren Geschwindigkeitsalarm.

Das Multifunktionsinstrument mit Segmentanzeige gibt die Geschwindigkeit über Grund an und umfasst einen programmierbaren Geschwindigkeitsalarm.
Der ViewLine Ruderlageanzeiger für radgesteuerte Yachten zeigt jederzeit die aktuelle Ruderstellung an.
Der ViewLine Trimmanzeiger gibt Auskunft über die Stellung des Antriebs zum Bootsheck.
Bei Booten mit Doppelmotorenanlagen trägt der ViewLine Synchronizer dazu bei, den korrekten Synchronlauf beider Antriebsaggregate zu gewährleisten.
Der ViewLine Tiefenmesser dient zur Messung der Wassertiefe. Der integrierte Alarm ermöglicht das sichere Befahren seichter Gewässer.

Übersicht

Zuverlässige Navigationsinstrumente gewährleisten sicheres und unfallfreies Manövrieren auch in schwierigen Situationen, wie etwa engen Fahrwassern. Die VDO Navigationsinstrumente für den Einsatz im maritimen Bereich zeigen sicherheitsrelevante Daten und weitere Informationen klar und präzise an.

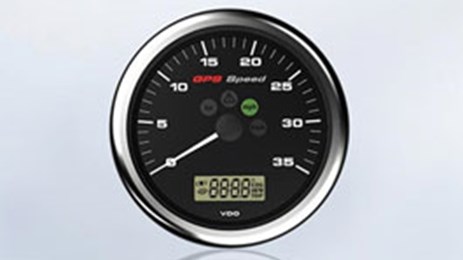

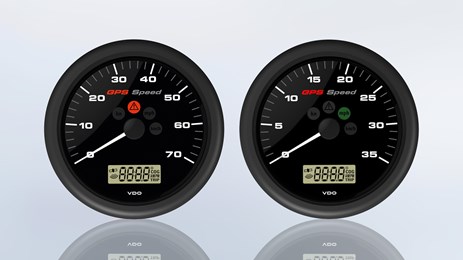

GPS Speedometer

Dieses multifunktionale Messinstrument mit Segmentanzeige ist für die Verwendung in offenen Booten vorgesehen. Das Kombi-Instrument basiert auf dem ViewLine-Gehäusekonzept und vereint in sich eine ideale IP-Schutzklasse, ein modernes Erscheinungsbild und hohe Qualitätsstandards. Es liefert viele Kenngrößen in NMEA 2000® und bietet verschiedene Anpassungsmöglichkeiten, um spezifischen Kundenanforderungen gerecht zu werden.

  • Integrierte GPS-Antenne
  • Robuste und flexible Konstruktion für vielseitige Anwendungen
  • CAN-Fähigkeit (NMEA 2000®)
  • Zeiger für die analoge Anzeige der Geschwindigkeit über Grund
  • Programmierbarer Geschwindigkeitsalarm
  • LCD-Anzeige mit festen Segmenten
  • Bündige Montage möglich
  • Vorderseite mit Schutzklasse IP67
  • Kompass für Kurs über Grund
  • Uhr
  • 110 mm Einbaudurchmesser
  • 126 mm Außendurchmesser
  • 50 mm Einbautiefe

Packungsinhalt:
GPS Speed-Messinstrument, GPS Speed-Kabel, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

Bereich (Knoten / km/h / mph)

Spannung

Betriebstemperatur

Artikelnummer

Ø 110 mm
0 – 12
8,5 – 16 V - 20° / + 85 °C A2C59501987
Ø 110 mm
0 – 35
8,5 – 16 V - 20° / + 85 °C A2C59501782
Ø 110 mm
0 – 70
8,5 – 16 V - 20° / + 85 °C A2C59501781

Ruderlageanzeiger

Der ViewLine Ruderlageanzeiger für Yachten mit Steuerrad zeigt immer die aktuelle Ruderposition an. Ein wichtiges Messinstrument im Cockpit, um Unfälle beim Manövrieren auf engen Wasserwegen zu verhindern.

  • 8-poliges Tyco/Hirschmann-Buchsengehäuse
  • Betriebsspannung 8 – 32 V
  • Stromaufnahme < 150 mA
  • Mineraldeckglas mit Anti-Beschlag-Beschichtung
  • Vorderseite mit Schutzklasse IP67
  • 52 oder 85 mm Einbaudurchmesser
  • 50 mm Einbautiefe

Packungsinhalt:
Ruderlageanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

Bereich (Winkel)

Spannung

Farbe

Eingang (Ohm)

Artikelnummer

Ø 52 mm
- 40° / + 40°
8 – 32 V schwarz
weiß
3 – 180 Ω A2C59514154
A2C59514230
Ø 85 mm
- 45° / + 45°
8 – 32 V schwarz
weiß
3 – 180 Ω A2C59512410
A2C59512411

Trimmanzeiger

Der ViewLine Trimmanzeiger liefert Informationen zur Position des Motors relativ zum Heck des Boots. So weiß der Bootsführer immer, ob der Antrieb angehoben oder abgesenkt ist Außerdem kann er die Trimmung des Boots optimieren.

  • 8-poliger Tyco/Hirschmann-MQS-Stecker
  • +/– 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
  • Betriebsspannung 8 – 32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
  • Eingangssignal: Standardwerte Ω
  • 90° Anzeigewinkel
  • Verpolungsschutz
  • Mineraldeckglas mit Anti-Beschlag-Beschichtung
  • Vorderseite mit Schutzklasse IP67
  • 52 mm Einbaudurchmesser
  • 50 mm Einbautiefe

Packungsinhalt:
Trimmanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

Bereich (Winkel)

Spannung

Farbe

Eingang (Ohm)

Artikelnummer

Ø 52 mm
oben / unten
8 – 32 V schwarz
weiß
167 – 10 Ω A2C59514180
A2C59514244

Synchronisierer

Auf zweimotorigen Booten ist der ViewLine Synchronisierer ein unverzichtbares Hilfsmittel, um ein korrektes, synchronisiertes Laufen beider Motoren zu gewährleisten.

  • 8- und 14-poliges Tyco/Hirschmann-Buchsengehäuse
  • Betriebsspannung 8 – 32 V
  • Genauigkeit +/– 2,5 %
  • Stromaufnahme 150 mA
  • 2. Frequenzeingang
  • Anschluss für externe Alarme (Option)
  • Anzahl der Impulse über DIP-Schalter oder PC-Software (ViewLine-Programmiertool) programmierbar
  • Mineraldeckglas mit Anti-Beschlag-Beschichtung
  • Vorderseite mit Schutzklasse IP67
  • 85 mm Einbaudurchmesser
  • 50 mm Einbautiefe

Packungsinhalt:
Synchronisierer, Adapterkabel 8-polig, Adapterkabel 14-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

Bereich (U/min)

Spannung

Farbe

Eingang

Artikelnummer

Ø 85 mm
- 500 / + 500 U/min
8 – 32 V schwarz
weiß
W, 1, Ind A2C59512402
A2C59512403

Tiefenmesser

Das ViewLine Tiefenmessinstrument misst die Wassertiefe. Der integrierte Alarm, der gemäß den Vorgaben des Benutzers konfiguriert werden kann, gewährleistet ein sicheres Durchfahren von Gewässern mit Untiefen.

  • 8- und 14-poliges Tyco/Hirschmann-Buchsengehäuse
  • Betriebsspannung 8 – 32 V
  • Genauigkeit +/– 2,5 % (je nach Beschaffenheit des Grunds und Wasserqualität)
  • Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
  • Warnleuchte für konfigurierbaren Untiefenalarm
  • NMEA-Eingang für aktiven NMEA 0183-Tiefensensor
  • Anzeige mit verschiedenen Funktionen, z. B. Wassertemperatur, Tiefe, Untiefenalarm, Zeit, Spannung usw.
  • Verpolungsschutz
  • Mineraldeckglas mit Anti-Beschlag-Beschichtung
  • Vorderseite mit Schutzklasse IP67
  • 85 mm Einbaudurchmesser
  • 50 mm Einbautiefe

Packungsinhalt:
Tiefenmessinstrument, Adapterkabel 8-polig, Adapterkabel 14-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR DB-Code, Sicherheitshinweise

Bereich (U/min)

Spannung

Farbe

Eingang

Artikelnummer

Ø 85 mm
0 – 30 m
8 – 32 V schwarz
weiß
NMEA 0183 A2C59514247
A2C59514250
