Instrumente zur Motorüberwachung

Instrumentierung für die zuverlässige Überwachung Ihres Bootes

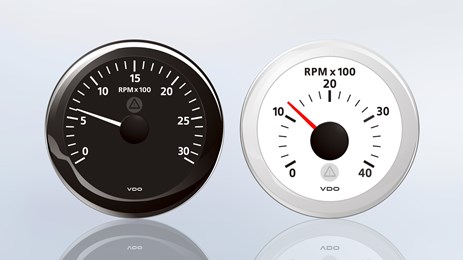

Der ViewLine Drehzahlmesser zeigt die Motordrehzahl zuverlässig an.

Der ViewLine Drehzahlmesser zeigt die Motordrehzahl zuverlässig an.

Der ViewLine Drehzahlmesser zeigt die Motordrehzahl zuverlässig an.
Der ViewLine Drehzahlmesser mit LCD-Display bietet Ihnen Werte für die Motorbetriebsstunden und die Motordrehzahl sowie zusätzlich eine Uhr.
Mit dem ViewLine Amperemeter erhalten Sie einen Überblick über den gesamten Elektrikhaushalt Ihres Bootes.
Das ViewLine Voltmeter zeigt den genauen Generator- und Batteriestatus an.
Der ViewLine Öldruckmesser erfasst Schwankungen des Motoröldrucks. Der Messbereich des Instruments beträgt 0 bis 5 bar.
Der ViewLine Öldruckmesser erfasst Schwankungen des Motoröldrucks. Der Messbereich des Instruments beträgt 0 bis 10 bar.
Der ViewLine Öldruckmesser erfasst Schwankungen des Getriebeöldrucks. Der Messbereich des Instruments beträgt 0 bis 25 bar.
Der ViewLine Öldruckmesser erfasst Schwankungen des Getriebeöldrucks. Der Messbereich des Instruments beträgt 0 bis 400 psi.
Der ViewLine Öldruckmesser erfasst Schwankungen des Getriebeöldrucks. Der Messbereich des Instruments beträgt 0 bis 435 psi.
Dieser ViewLine Druckmesser erfasst Änderungen des Ladedrucks.
Der ViewLine Kühlmitteltemperaturanzeiger zeigt einen plötzlichen Anstieg der Kühlmitteltemperatur an.
Der ViewLine Öltemperaturanzeiger zeigt einen plötzlichen Anstieg der Öltemperatur an.
Der ViewLine Abgastemperaturanzeiger zeigt die Abgastemperatur am Ende des Abgasrohrs an.

Übersicht

Die der Motorüberwachung dienenden Instrumente unserer ViewLine Serie bieten Ihnen alle Werte, die Sie zur präzisen Kontrolle Ihres Bootsmotors benötigen, um maximale Sicherheit zu gewährleisten.

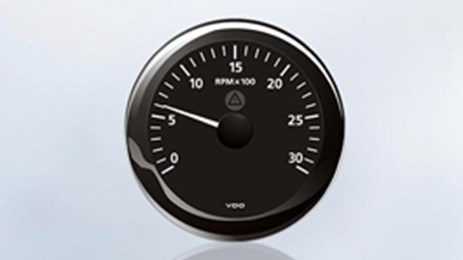

Drehzahlmesser

Der ViewLine Drehzahlmesser kann an herkömmliche Marinemotoren angeschlossen werden.

  • 8- und 14-poliges Buchsengehäuse Tyco/Hirschmann
  • Betriebsspannung 8-32 V
  • Genauigkeit +/- 2,5 % des Skalenendwert
  • Stromaufnahme < 175 mA mit einer LED-Warnlampe als Standard
  • Impulszahl über Dip-Schalter oder PC-Software (ViewLine Programmierwerkzeug) programmierbar
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 und 85 mm
  • Einbautiefe 50 mm

Bereich(U/min) Spannung Farbe Artikelnummer
Ø 52 mm
4000 rpm 8 – 32 V Schwarz, Weiß A2C59512344
A2C59512347
6000 rpm 8 – 32 V Schwarz, Weiß A2C59512345
A2C59512348
8000 rpm 8 – 32 V Schwarz, Weiß A2C59512346
A2C59512349
Ø 85 mm
3000 rpm 8 – 32 V Schwarz, Weiß A2C59512430
A2C59512433
4000 rpm 8 – 32 V Schwarz, Weiß A2C59512431
A2C59512434
6000 rpm 8 – 32 V Schwarz, Weiß A2C59512432
A2C59512435

Drehzahlmesser mit LCD-Display

Der ViewLine Drehzahlmesser mit LCD-Display zeigt die Motordrehzahl, die Motorbetriebsstunden, die Bordspannung und die Uhrzeit an.

  • Betriebsspannung 8-32 V
  • Anzeigefehler < 2,5 % über den gesamten Anzeigebereich
  • Stromaufnahme < 175 mA, mit Warnlampe (LED)
  • Ausgang für akustischen Alarm (optional)
  • Verschiedene Sensoreingänge
  • LCD-Displaygröße 37 mm x 11 mm
  • Individuell programmierbares Display z. B. für Uhr, Tages- und Wegstreckenzähler usw. über extern schaltbaren Taster oder PC-Software (ViewLine Programmierwerkzeug)
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 85 mm
  • Einbautiefe 50 mm

Drehzahl (U/min) Spannung Farbe Eingang Artikelnummer
Ø 85 mm
3000 rpm 8 – 32 V Schwarz, Weiß W, Ind, Hall, Generator A2C59512390
A2C59512396
4000 rpm 8 – 32 V Schwarz, Weiß W, Ind, Hall, Generator A2C59512391
A2C59512397
5000 rpm 8 – 32 V Schwarz, Weiß W, Ind, Hall, Generator A2C59512392
A2C59512398
6000 rpm 8 – 32 V Schwarz, Weiß W, Ind, Hall, Generator A2C59512393
A2C59512399
7000 rpm 8 – 32 V Schwarz, Weiß W, Ind, Hall, Generator A2C59512394
A2C59512400
8000 rpm 8 – 32 V Schwarz, Weiß W, Ind, Hall, Generator A2C59512395
A2C59512401

Amperemeter

Das ViewLine Amperemeter bietet einen Überblick über den gesamten Elektrikhaushalt.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit < 2,5 % über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 100 mA, mit integrierter Warnlampe (LED)
  • Anzeigewinkel 240°
  • Programmierbarer Warnpunkt (PC-Software)
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich (Ampere) Spannung Farbe Eingang (Megavolt) Artikelnummer
Ø 52 mm
- 60 / + 60 A 8 – 32 V Schwarz, Weiß 60 mV A2C59512328
A2C59512330
- 150 / + 150 A 8 – 32 V Schwarz, Weiß 60 mV A2C59512329
A2C59512331

Voltmeter

Das ViewLine Voltmeter zeigt auf einer Spannungsskala den Zustand von Generator und Batterie sowie deren Belastung an. Dadurch können Werte, welche die normalen Ladespannungen übersteigen, genau überwacht werden.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-16 V, 18-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Anzeigewinkel 90°
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Spannung Farbe Artikelnummer
Ø 52 mm
8 – 16 V Schwarz, Weiß A2C59512545
A2C59512546
18 – 32 V Schwarz, Weiß A2C59512458
A2C59512459

Öldruckmesser 5 bar

Der ViewLine Öldruckmesser erfasst Schwankungen des Motoröldrucks. Der Messbereich des Instruments beträgt 0 bis 5 bar.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich (außen / innen) Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
0 – 5 bar
0 – 80 psi
8 – 32 V Schwarz, Weiß 10 – 184 W A2C59514123
A2C59514211
0 – 80 psi
0 – 5 bar
8 – 32 V Schwarz, Weiß 10 – 184 W A2C59514128
A2C59514214

Öldruckmesser 10 bar

Der ViewLine Öldruckmesser erfasst Schwankungen des Motoröldrucks. Der Messbereich des Instruments beträgt 0 bis 10 bar.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
        Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
        Betriebsspannung 8-32 V
        Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
        Eingangssignal: Standard-Ohm-Werte
        Anzeigewinkel 90°
        Optionaler Warnpunkteinsteller anschließbar
        Verpolschutz
        Beschlagschutz durch Doppeldeckglas
        Vordere Abdeckung nach Schutzart IP 67
        Einbaudurchmesser 52 mm
        Einbautiefe 50 mm

Bereich (außen / innen) Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
0 – 10 bar
0 – 150 psi
8 – 32 V Schwarz, Weiß 10 – 184 W A2C59514111
A2C59514199
0 – 150 psi
0 – 10 bar
8 – 32 V Weiß 240 – 33.5 W A2C59514202

Getriebeöldruckmesser 25 bar

Der ViewLine Öldruckmesser erfasst Schwankungen des Getriebeöldrucks. Der Messbereich des Instruments beträgt 0 bis 25 bar.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich (außen / innen) Spannung Farbe Eingang
 (Ohm)
Artikelnummer
Ø 52 mm
0 – 25 bar
0 – 350 psi
8 – 32 V Schwarz, Weiß 10 – 184 W A2C59514136
A2C59514206
0 – 350 psi
0 – 25 bar
8 – 32 V Weiß 10 – 184 W A2C59514220

Getriebeöldruckmesser 400 psi

Der ViewLine Öldruckmesser erfasst Schwankungen des Getriebeöldrucks. Der Messbereich des Instruments beträgt 0 bis 400 psi.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich (außen /  innen) Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
0 – 400 psi
0 – 25 bar
8 – 32 V Schwarz, Weiß 10 – 184 W A2C59514145
A2C59514223

Getriebeöldruckmesser 435 psi

Der ViewLine Öldruckmesser erfasst Schwankungen des Getriebeöldrucks. Der Messbereich des Instruments beträgt 0 bis 435 psi.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
        Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
        Betriebsspannung 8-32 V
        Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
        Eingangssignal: Standard-Ohm-Werte
        Anzeigewinkel 90°
        Optionaler Warnpunkteinsteller anschließbar
        Verpolschutz
        Beschlagschutz durch Doppeldeckglas
        Vordere Abdeckung nach Schutzart IP 67
        Einbaudurchmesser 52 mm
        Einbautiefe 50 mm

Bereich (außen / innen) Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
0 – 30 bar
0 – 435 psi
8 – 32 V Schwarz, Weiß 10 – 184 W A2C59514141
A2C59514208

Ladedruckmesser

Dieser ViewLine Druckmesser erfasst Änderungen des Ladedrucks.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich (außen / innen) Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
0 – 2 bar
0 – 30 psi
8 – 32 V Schwarz, Weiß 10 – 184 W A2C59514149
A2C59514225

Kühlmitteltemperaturanzeiger

Der ViewLine Kühlmitteltemperaturanzeiger zeigt einen plötzlichen Anstieg der Kühlmitteltemperatur an, wodurch sich schwere Motorschäden und die damit verbundenen Kosten vermeiden lassen.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich (außen / innen) Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
40° – 120 °C
105° – 250 °F
8 – 32 V Schwarz, Weiß 287.4 – 22.7 W A2C59514170
A2C59514237
105° – 250 °F
40° – 120 °C
8 – 32 V Schwarz, Weiß 287.4 – 22.7 W A2C59514176
A2C59514241

Öltemperaturanzeiger

Der ViewLine Öltemperaturanzeiger zeigt einen plötzlichen Anstieg der Öltemperatur an, wodurch sich schwere Motorschäden und die damit verbundenen Kosten vermeiden lassen.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich (außen / innen) Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
50° – 150 °C
120° – 300 °F
8 – 32 V Schwarz, Weiß 322.8 – 18.6 W A2C59514160
A2C59514231
120° – 300 °F
50° – 150 °C
8 – 32 V Schwarz, Weiß 322.8 – 18.6 W A2C59514165
A2C59514234

Abgastemperaturanzeiger

Der ViewLine Abgastemperaturanzeiger zeigt die Abgastemperatur am Ende des Abgasrohrs (bis 900 °C) an. Das Verhältnis dieses Werts zur höchsten zulässigen Abgastemperatur zeigt, wie gut die Verbrennung des Motors bei der jeweiligen Belastung verläuft.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit < 2,5 % über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 100 mA, mit integrierter Warnlampe (LED)
  • Anzeigewinkel 240°
  • Programmierbarer Warnpunkt (über optionale PC-Software)
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Temperaturbereich Spannung Farbe Eingang (mV) Artikelnummer
Ø 52 mm
100° – 900 °C 8 – 32 V Schwarz, Weiß 37 mV A2C59512332
A2C59512333
250° – 1650 °F 8 – 32 V Schwarz, Weiß 37 mV A2C59512334
A2C59512335

Am 1. April 2016 ist es soweit. Die LKW Maut in Belgien kommt!

Seien sie optimal vorbereitet mit einer Festinstallation von VDO!

Zum Shop

Downloads

Broschüren, Datenblätter, Anleitungen & Kataloge:

Händlersuche / Kontakt

Finden Sie Ihren Ansprechpartner, Händler oder Service Partner.

Kontakt

© Continental Automotive GmbH 2016

VDO - A Trademark of the Continental Corporation
