Füllstandsinstrumente

Präzise Instrumentierung für eine sichere Bootsführung

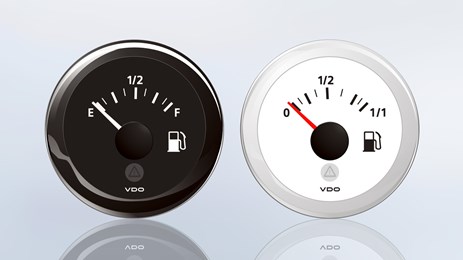

Der ViewLine Kraftstoffvorratsanzeiger (Eingang 0-90 Ω) zeigt Informationen zum Kraftstoffstand im Tank an.

Der ViewLine Kraftstoffvorratsanzeiger (Eingang 0-90 Ω) zeigt Informationen zum Kraftstoffstand im Tank an.

Der ViewLine Kraftstoffvorratsanzeiger (Eingang 0-90 Ω) zeigt Informationen zum Kraftstoffstand im Tank an.
Der ViewLine Kraftstoffvorratsanzeiger (Eingang 3-180 Ω) zeigt Informationen zum Kraftstoffstand im Tank an.
Der ViewLine Kraftstoffvorratsanzeiger (Eingang 90-4 Ω) zeigt Informationen zum Kraftstoffstand im Tank an.
Der ViewLine Kraftstoffvorratsanzeiger (Eingang 240-33,5 Ω) zeigt Informationen zum Kraftstoffstand im Tank an.
Der ViewLine Frischwassertankanzeiger zeigt den Füllstand des Frischwassertanks an.
Der ViewLine Frischwassertankanzeiger gibt Auskunft über den Wasserstand im Tank.
Der ViewLine Schmutzwassertankanzeiger zeigt den Füllstand des Schmutzwassertanks an.

Übersicht

Die präzisen Füllstandsinstrumente geben zuverlässig Auskunft über alle relevanten Füllstandswerte, wie etwa den Füllstand des Kraftstoff- oder Frischwassertanks.

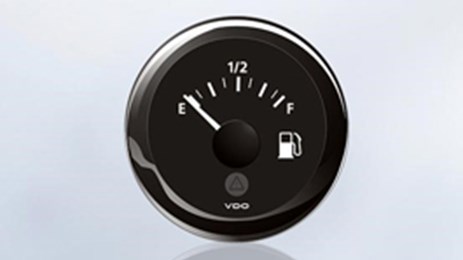

Kraftstoffvorratsanzeiger 0-90

Der ViewLine Kraftstoffvorratsanzeiger (Eingang 0-90 Ω) zeigt Informationen zum Kraftstoffstand im Tank an und kann in Verbindung mit Hebelsensoren eingesetzt werden.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte für Hebelsensoren
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
Leer – Voll 8 – 32 V Schwarz, Weiß 0 – 90 W A2C59514085
A2C59514186

Kraftstoffvorratsanzeiger 3-180

Der ViewLine Kraftstoffvorratsanzeiger (Eingang 3-180 Ω) zeigt Informationen zum Kraftstoffstand im Tank an und kann in Verbindung mit Hebelsensoren eingesetzt werden.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte für Hebelsensoren
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
0 – 1/1 8 – 32 V Schwarz, Weiß 3 – 180 W A2C59514082
A2C59514184

Kraftstoffvorratsanzeiger 90-4

Der ViewLine Kraftstoffvorratsanzeiger (Eingang 90-4 Ω) zeigt Informationen zum Kraftstoffstand im Tank an und kann in Verbindung mit Hebelsensoren eingesetzt werden.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte für Tauchrohrsensoren
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich Spannung Farbe Eingang Ohm Artikelnummer
Ø 52 mm
0 – 1/1 8 – 32 V Schwarz, Weiß 90 – 4 W A2C59514079
A2C59514182
Leer – Voll 8 – 32 V Schwarz, Weiß 90 – 4 W A2C59514088
A2C59514188

Kraftstoffvorratsanzeiger 240-33,5

Der ViewLine Kraftstoffvorratsanzeiger (Eingang 240-33,5 Ω) zeigt Informationen zum Kraftstoffstand im Tank an und kann in Verbindung mit Hebelsensoren eingesetzt werden.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: Standard-Ohm-Werte für Hebelsensoren
  • Anzeigewinkel 90°
  • Optionaler Warnpunkteinsteller anschließbar
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
Leer – Voll 8 – 32 V Schwarz, Weiß 240 – 33.5 W A2C59514094
A2C59514190

Frischwassertankanzeiger (kapazitiv)

Der ViewLine Frischwassertankanzeiger zeigt den Füllstand des Frischwassertanks an. Anschließbar sind kapazitive Sensoren bis zu einer maximalen Tanktiefe von 1.500 mm.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 150 mA, mit integrierter LED-Warnlampe (rot)
  • Eingangssignal: 4-20 mA Stromaufnahme (VDO Frischwassersensor)
  • Anzeigewinkel 90°
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich Spannung Farbe Eingang Artikelnummer
Ø 52 mm
0 – 1/1 8 – 32 V Schwarz, Weiß 4 – 20 mA A2C59514676
A2C59514677

Frischwassertankanzeiger (resistiv)

Der ViewLine Frischwassertankanzeiger gibt Auskunft über den Wasserstand im Tank und kann in Verbindung mit allen Arten von Tanksensoren eingesetzt werden.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit +/- 3,6° Winkelgrad über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 140 mA
  • Eingangssignal: Standard-Ohm-Werte
  • Anzeigewinkel 90°
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich Spannung Farbe Eingang (Ohm) Artikelnummer
Ø 52 mm
0 – 1/1 8 – 32 V Schwarz, Weiß 3 – 180 W A2C59514097
A2C59514192
Leer – Voll 8 – 32 V Schwarz, Weiß 3 – 180 W A2C59514099
A2C59514193

Schmutzwassertankanzeiger

Der ViewLine Schmutzwassertankanzeiger zeigt den Füllstand des Schmutzwassertanks an. Anschließbar sind kapazitive Sensoren bis zu einer maximalen Tanktiefe von 1.500 mm.

  • 8-poliger MQS-Stecker Tyco/Hirschmann
  • Genauigkeit < 2,5 % über den gesamten Anzeigebereich
  • Betriebsspannung 8-32 V
  • Stromaufnahme < 100 mA, mit integrierter Warnlampe (LED)
  • Eingangssignal: 4-20 mA Stromaufnahme (VDO Schmutzwassersensor)
  • Anzeigewinkel 240°
  • Verpolschutz
  • Beschlagschutz durch Doppeldeckglas
  • Vordere Abdeckung nach Schutzart IP 67
  • Einbaudurchmesser 52 mm
  • Einbautiefe 50 mm

Bereich Spannung Farbe Eingang Artikelnummer
Ø 52 mm
0 – 1/1 8 – 32 V Schwarz, Weiß 4 – 20 mA A2C59512342
A2C59512343
