Marinesensoren

Flexible und zuverlässige Sensoren für Marineanwendungen

Der multifunktionale AcquaLink® Nav-Sensor ist das Highlight aller Sensoren.

Der multifunktionale AcquaLink® Nav-Sensor ist das Highlight aller Sensoren.

Der multifunktionale AcquaLink® Nav-Sensor ist das Highlight aller Sensoren.
Der Rotor erfasst die relative Windgeschwindigkeit für die Anzeige auf dem Windgeschwindigkeitsanzeiger.
Der Sumlog® Geber wird für die Messung der Geschwindigkeit des Bootes durch das Wasser benötigt.
Bei diesem Tiefensensor handelt es sich um einen einziehbaren Durchbruchsensor mit niedrigem Profil.
Sensor zur Messung der Ruderlage.
Kapazitiver Frischwassersensor zur Messung des Füllstandes des Frischwassertanks.
Resistiver Frischwassersensor zur Messung des Füllstandes des Frischwassertanks.
Sensor zur Messung des Füllstandes des Schmutzwassertanks.
Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 90-4 mit Warnkontakt.
Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 0-90 mit Warnkontakt.
Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 240-33,5 mit Warnkontakt.
Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 3-180 mit Warnkontakt.
Aktive Drucksensoren mit Spannungsausgang werden zum Messen des Drucks gasförmiger und flüssiger Medien in vielfältigen Anwendungen eingesetzt.
Motoröldrucksensor zur Messung des Motoröldrucks bis 5 bar.
Motoröldrucksensor zur Messung des Motoröldrucks bis 10 bar.
Getriebeöldrucksensor zur Messung des Getriebeöldrucks bis 25 bar.
Getriebeöldrucksensor zur Messung des Getriebeöldrucks.
Ladedrucksensor zur Messung des Ladedrucks.
Sensor zur Messung der Geschwindigkeit und der Motordrehzahl.
Der Temperatursensor basiert auf der NTC-Technologie (Negative Temperature Coefficient).
Sensor zur Messung der Motoröltemperatur.
Sensor zur Messung der Kühlmitteltemperatur.
Pyrometersensor für die Temperaturmessung.
Zuverlässiger Stromsensor für Marineanwendungen.

Übersicht

Sensoren für elektronisch geregelte Sicherheitsfunktionen sind Augen, Ohren und Fühler moderner Hightech-Fahrzeuge von heute. Nichts entgeht ihnen. Sie erfassen sogar kleinste Temperaturschwankungen in Kühlsystemen und sorgen für eine lückenlose Überwachung der Motor- und Getriebeöltemperatur. Intelligente Sicherheitssysteme sind ohne Sensoren undenkbar.

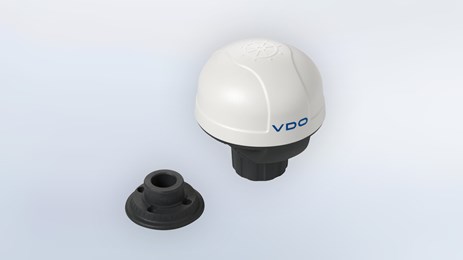

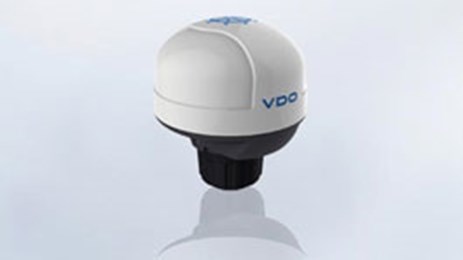

Nav-Sensor

Der multifunktionale AcquaLink® Nav-Sensor ist das Highlight der Sensorlinie. Der Trägheitssensor ergänzt das integrierte Satellitenempfangsmodul (GPS, BeiDou, GLONASS, Galileo) und ermöglicht so präzise Messungen der Fahrgeschwindigkeit sowie der Stampf- und Rollbewegungen (aufwärts/abwärts) und der Gierbewegung (seitwärts) des Bootes.

Kompassablesungen können dank eines Fluxgates elektronisch angezeigt werden. Das Fluxgate erlaubt zudem Kurskorrekturen bei elektronischen Autopiloten. Barometer- und Lufttemperatursensoren zeigen frühzeitig aufkommende Wetterbedingungen an.

  • 5-poliger M12-Steckverbinder
  • NMEA 2000®-zertifiziert
  • GPS-Modul: Position, Zeit, Bootsvektor, Signalqualität, Satelliten
  • Fluxkompass: Neigungswinkel +/-40°, Genauigkeit < 2°, Alarm (schnelle Feldstärkenänderung, Neigungswinkelüberschreitung, Unterspannungsbedingung)
  • Barometer: Luftdruck, Lufttemperatur im Sensor
  • Lufttemperatur: -20/+65 °C
  • Trägheitssensor: Auflösung 1°/s
  • Gierbereich 100°/s
  • Linearität +/-3°/s
  • Beschleunigungsbereich 50 m/s2, Linearität +/-1 m/s2
  • Berechneter Krängungs-, Stampf- und Rollbereich +/-50°
  • Betriebstemperaturbereich -20 °C/+70 °C
  • Lagertemperaturbereich -30 °C/+80 °C

Spannung Artikelnummer
8 – 28 V A2C59501981

Windsensor

Das Flügelrad dreht sich in Windrichtung und steuert den Windrichtungsanzeiger. Der Rotor erfasst die relative Windgeschwindigkeit für die Anzeige auf dem Windgeschwindigkeitsanzeiger.

  • Kurzer Arm: M12, 5-polig, NMEA 2000®-zertifiziert
  • Langer Arm: M12, 5-polig, NMEA 2000®-zertifiziert

Spannung Artikelnummer
8 – 28 V A2C59501983
8 – 28 V A2C59501984

Sumlog® Geber

Der Sumlog® Geber wird für die Messung der Geschwindigkeit des Bootes durch das Wasser benötigt. Er besitzt zwei Schaufelräder, die entsprechend dem Geschwindigkeitsbereich des Bootes austauschbar sind. Auf diese Weise können je nach eingebautem Schaufelrad Geschwindigkeiten von 0 bis 12 oder von bis zu 50 Knoten unterstützt werden.

Von der Nav Box werden bis zu zwei Sumlog® Geber unterstützt, die anhand eines Verlängerungskabels mit 4-poligem M12-Steckverbinder direkt mit den entsprechenden Sumlog® Anschlüssen verbunden werden können.

  • 4-poliger M12-Steckverbinder < 100 mA
  • 8 – 28 V
Spannung Artikelnummer
8 – 28 V A2C59501986

Tiefensensor

Bei diesem Tiefensensor handelt es sich um einen einziehbaren Durchbruchsensor mit niedrigem Profil für die präzise Berechnung von Tiefen- und Temperaturdaten, die anschließend an NMEA 0183 oder NMEA 2000® Displays gesendet werden. Der Sensor arbeitet bei einer Frequenz von 235 kHz. Mit diesem Breitband-Keramiksensor werden Tiefenmessungen bis 183 m (600 ft) sowie präzise Messungen in Flachwasser mit einer Tiefe von gerade einmal 500 mm (1,6 ft) ermöglicht.

Das Signal des Tiefengebers wird direkt im Sensor verarbeitet. Für die Übertragung der Tiefen- und Temperaturdaten ist lediglich ein Kabel zu einem kompatiblen Gerät oder Display erforderlich. Da das Keramikelement im Gehäuse geneigt ist, wird der Sensorstrahl direkt nach unten gerichtet. Hieraus resultiert eine stärkere Echoreflexion des Bodens, die präzise Tiefenmessungen erlaubt. Das einziehbare Gehäuse mit Selbstschlussventil verringert den Wassereintritt in das Boot, wenn der Geber zur Reinigung entfernt wird.

  • Neigungswinkel 20°
  • NMEA 2000®
  • Versorgungsspannung 9 - 16 V
  • 60 Watt
  • 235 kHz
  • Temperatursensor für Wasser -10/+40 °C
  • Pigtail-Kabel
  • Kunststoffgehäuse
  • Einziehbares Gehäuse
  • Wasserventil

Material Artikelnummer
Kunststoffgehäuse A2C59501985

Ruderlagensensor

Sensor zur Messung der Ruderlage.



Einzeleinheit
Spannung Widerstand (Ohm) Artikelnummer
12 / 24 V 10 – 180 Ω 440-102-001-001D



Dual station (fly bridge)
Spannung Widerstand (Ohm) Artikelnummer
12 / 24 V 5 – 90 Ω 440-102-002-001D

Kapazitiver Frischwassersensor

Kapazitiver Frischwassersensor zur Messung des Füllstandes des Frischwassertanks.

Spannung Signalbereich Länge Artikelnummer
12 / 24 V 40 – 20 mA 80 – 600 mm N02-240-402
12 / 24 V 40 – 20 mA 600 – 1200 mm N02-240-404
12 / 24 V 40 – 20 mA 1200 – 1500 mm N02-240-406

Resistiver Frischwassersensor

Resistiver Frischwassersensor zur Messung des Füllstandes des Frischwassertanks.

Spannung Signalbereich Länge Artikelnummer
12 / 24 V 3 – 180 Ω 200 – 600 mm 226-828-001-001K

Kapazitiver Schmutzwassersensor

Sensor zur Messung des Füllstandes des Schmutzwassertanks.

Spannung Signalbereich Länge Artikelnummer
12 / 24 V 40 – 20 mA 200 – 600 mm N02-240-902
12 / 24 V 40 – 20 mA 600 – 1200 mm N02-240-904
12 / 24 V 40 – 20 mA 1200 – 1500 mm N02-240-906

Kraftstoffstandsanzeiger-Sensor 90-4

Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 90-4 mit Warnkontakt.

Signalbereich
leer/voll
Länge Artikelnummer
69.0 - 4.5 Ω 150 mm 224-011-000-150G
74.0 - 4.5 Ω 160 mm 224-011-000-160G
79.5 - 4.5 Ω 170 mm 224-011-000-170G
64.0 - 3.0 Ω 180 mm 224-011-000-180G
68.0 - 3.0 Ω 190 mm 224-011-000-190G
68.0 - 2.5 Ω 200 mm 224-011-000-200G
76.0 - 3.0 Ω 210 mm 224-011-000-210G
80.0 - 3.0 Ω 220 mm 224-011-000-220G
84.0 - 2.5 Ω 230 mm 224-011-000-230G
65.5 - 2.5 Ω 240 mm 224-011-000-240G
72.0 - 2.5 Ω 250 mm 224-011-000-250G
72.0 - 2.5 Ω 260 mm 224-011-000-260G
74.5 - 2.5 Ω 270 mm 224-011-000-270G
75.5 - 2.5 Ω 280 mm 224-011-000-280G
82.8 - 2.5 Ω 300 mm 224-011-000-300G
84.0 - 2.5 Ω 310 mm 224-011-000-310G
72.0 - 2.5 Ω 330 mm 224-011-000-330G
74.0 - 2.5 Ω 340 mm 224-011-000-340G
79.6 - 2.5 Ω 350 mm 224-011-000-350G
71.0 - 2.5 Ω 370 mm 224-011-000-370G
73.0 - 2.5 Ω 380 mm 224-011-000-380G
75.0 - 2.5 Ω 390 mm 224-011-000-390G
74.9 . 2.5 Ω 400 mm 224-011-000-400G
84.3 - 2.5 Ω 450 mm 224-011-000-450G
75.4 - 2.5 Ω 500 mm 224-011-000-500G
77.6 - 2.5 Ω 550 mm 224-011-000-550G
85.3 - 2.5 Ω 600 mm 224-011-000-600G
82.2 - 2.5 Ω 650 mm 224-011-000-650G
81.6 - 2.0 Ω 700 mm 224-011-000-700G
82.0 - 2.0 Ω 750 mm 224-011-000-750G
68.5 - 2.0 Ω 800 mm 224-011-000-800G

Kraftstoffstandsanzeiger-Sensor 0-90

Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 0-90 mit Warnkontakt.

Merkmale Signalbereich leer/voll Länge Artikelnummer
Kraftstoffstandgeber mit Warnkontakt
Sensortyp: Verstellbarer Hebelgeber ALAS I
2 – 90 Ω 145 – 400 mm A2C59510167
Kraftstoffstandgeber ohne Warnkontakt
Sensortyp: Verstellbarer Hebelgeber ALAS I
2 – 90 Ω 145 – 400 mm A2C59510173

Kraftstoffstandsanzeiger-Sensor 240-33,5

Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 240-33,5 mit Warnkontakt.

Merkmale Signalbereich
leer/voll
Länge Artikelnummer
Kraftstoffstandgeber mit Warnkontakt
Sensortyp: Verstellbarer Hebelgeber ALAS I
240–33.5 Ω 145–400 mm A2C59510166
Kraftstoffstandgeber ohne Warnkontakt
Sensortyp: Verstellbarer Hebelgeber ALAS I
240–33.5 Ω 145–400 mm A2C59510

Kraftstoffstandsanzeiger-Sensor 3-180

Marine-Kraftstoffstandgeber für Kraftstoffvorratsanzeiger 3-180 mit Warnkontakt.

Merkmale Signalbereich leer/voll Länge Artikelnummer
Kraftstoffstandgeber
Sensortyp: Verstellbarer Hebelgeber
3 – 180 Ω 150 – 600 mm 226-801-015-001G
Kraftstoffstandgeber
Sensortyp: Verstellbarer Hebelgeber für Doppeleinheiten (Flybridge)
3 – 180 Ω 150 – 600 mm N02-240-106 *
  3 – 180 Ω 145 – 400 mm A2C59510165
  3 – 180 Ω 145 – 400 mm A2C59510171

* für Doppeleinheiten (Flybridge)

Elektronischer Drucksensor – EPS

Aktive Drucksensoren mit Spannungsausgang werden zum Messen des Drucks gasförmiger und flüssiger Medien in vielfältigen Anwendungen an verschiedensten Standorten eingesetzt.

Die Drucksensoreinheit basiert auf einem Edelstahlmesselement und wandelt Schwankungen des Messmediums in ein druckproportionales Ausgangssignal (0,5 - 4,5 V) um.

Bereich (bar) Spannung Gewinde Artikelnummer
10 bar 8 – 32 V M12 x 1.5 365-100-010-121C
16 bar 8 – 32 V M12 x 1.5 365-100-016-121C
30 bar 8 – 32 V M12 x 1.5 365-100-030-121C

Motoröldrucksensor 5 bar

Motoröldrucksensor zur Messung des Motoröldrucks bis 5 bar.

Einpolig, über Masse
Bereich Spannung L1 L2 Gewinde Artikelnummer
5 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-029-001C
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-004C
5 bar 6 – 24 V 23.8 mm 15.3 mm 1/4" – 18 NPTF 360-081-029-008C
5 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-029-026C
5 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-029-085C
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-041C
5 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-029-059C



Zweipolig, massefrei
Bereich Spannung L1 L2 Gewinde Artikelnummer
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-001C
5 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-032-002C
5 bar 6 – 24 V 20.8 mm 12 mm M18 x 1.5 360-081-032-013C
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-007C
5 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-032-059C*
5 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-032-060C*
*ohne Sechskantmutter



Mit Warnkontakt, über Masse
Bereich Spannung L1 L2 Gewinde Artikelnummer
0.7 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-030-004C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-030-008C
1.4 ± 0.3 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-010C
1.2 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-030-018C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-028C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-036C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-097C
0.4 +0.2 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-085C
0.5 +0.2 -0.1 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-086C
0.4 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-071C
0.5 +0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-157C
1.4 ± 0.3 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-119C
0.25 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-034-002C
0.4 ± 0.2 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-002A
1.0 ± 0.2 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-004A



Mit Warnkontakt, 3 Anschlüsse
Bereich Spannung L1 L2 Gewinde Artikelnummer
0.8 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 Dryseal NPTF 360-081-039-002C
0.25 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-064-001C
0.25 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-064-003C

Motoröldrucksensor 10 bar

Motoröldrucksensor zur Messung des Motoröldrucks bis 10 bar.

Einpolig, über Masse
Bereich Spannung L1 L2 Gewinde Artikelnummer
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-012C
10 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-029-013C
10 bar 6 – 24 V 23.8 mm 15.3 mm 1/4" – 18 NPTF 360-081-029-020C
10 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-029-033C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-042C
10 bar 6 – 24 V 19.5 mm 11 mm R 1/8 DIN 2999 360-081-029-062C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-003-002K*
* für Doppeleinheiten (Flybridge)



Zweipolig, massefrei
Bereich Spannung L1 L2 Gewinde Artikelnummer
10 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-032-003C
10 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-032-004C
10 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-032-006C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-014C
10 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-032-053C
10 bar 6 – 24 V 40 mm 10 mm R1/8 DIN 2999 360-081-032-057C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-001-002C*
* für Doppeleinheiten (Flybridge)



Mit Warnkontakt, über Masse
Bereich Spannung L1 L2 Gewinde Artikelnummer
0.5 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-030-009C
0.8 ± 0.3 bar 6 – 24 V 19.5 mm 12 mm 1/8" – 27 NPTF 360-081-030-015C
0.9 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-030-017C
1.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-030-019C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-030-022C
0.7 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-030C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-032C
0.75 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-037C
2.0 ± 0.3 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-030-041C
0.5 +0.2 -0.1 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-052C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-074C
0.75 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-030-039C
1.0 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-063C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-070C
4.0 +0.5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-100C
5.5 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M16 x 1.5 360-081-030-107C
0.75 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-122C
5.2 ± 0.5 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
Kegelgewinde, kurz
360-081-030-152C
1.25 +0.3 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-138C
1.35 ± 0.15 bar 6 – 24 V 18.5 mm 10 mm M10 x 1 360-081-030-112C
0.7 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-061-002C
5.0 ± 0.3 bar 6 – 24 V 21.5 mm 13 mm M12 x 1.5
Kegelgewinde, kurz
360-081-061-006C
5.5 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-003C
3.0 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-005A



Mit Warnkontakt, 3 Anschlüsse
Bereich Spannung L1 L2 Gewinde Artikelnummer
1.0 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-039-007C
0.8 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27
Dryseal NPTF

360-081-039-003C
5.2 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-063-001C 1)
0.6 +0.3 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-064-004C 2)

1) 1 = Sensor; 2 = Warnkontakt; 3 = Masse
2) 1 = Sensor; 2 = Warnkontakt; 3 = Verdrehsicherung

Getriebeöldrucksensor 25 bar

Getriebeöldrucksensor zur Messung des Getriebeöldrucks bis 25 bar.

Einpolig, über Masse
Bereich Spannung L1 L2 Gewinde Artikelnummer
25 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 Kegelgewinde, kurz 360-081-037-008C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-004-001C*
25 bar 6 – 24 V 20.8 mm 11 mm M18 x 1.5 360-081-037-003C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-037-010C
25 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-037-017C
25 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-037-018C
* für Doppeleinheiten (Flybridge)



Zweipolig, massefrei
Bereich Spannung L1 L2 Gewinde Artikelnummer
25 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-038-005C
25 bar 6 – 24 V 23.8 mm 15.3 mm 3/8" – 18 Dryseal
NPTF
360-081-038-002C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-002-001K*
25 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-038-001C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-038-003C
* für Doppeleinheiten (Flybridge)



Mit Warnkontakt, über Masse
Warnkontakt Spannung L1 L2 Gewinde Artikelnummer
5.5 +1.0 -0.5 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-053-003C

Getriebeöldrucksensor 400-435 psi

Getriebeöldrucksensor zur Messung des Getriebeöldrucks.

Zweipolig, massefrei
Bereich Spannung L1 L2 Gewinde Artikelnummer
30 bar 6 – 24 V 19.5 mm 11 mm 1/8” – 27 NPTF 362-081-002-003C*
30 bar 6 – 24 V 19.5 mm 11 mm 1/8” – 27 NPTF 362-081-002-004C*
* für Doppeleinheiten (Flybridge)

Ladedrucksensor

Ladedrucksensor zur Messung des Ladedrucks.

Zweipolig, massefrei
Bereich Spannung L1 L2 Gewinde Artikelnummer
2 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-032-058C
2 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-032-011C
2 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-025C

Geschwindigkeits- und Drehzahlsensor

Sensor zur Messung der Geschwindigkeit und der Motordrehzahl.

Induktiver Sensor, 2-polig, über Masse (unabhängige Spannung)
L1 L2 L3 L4 Gwinde Artikelnummer
18 mm 35 mm 36.15 – 35.80 mm 71.5 mm M18 x 1.5 340-804-005-001C
15 mm 35 mm 36.1 ± 0.1 mm 71.5 mm M18 x 1.5 340-804-005-007C
18 mm 71.4 mm 72.63 – 72.20 mm 107.9 mm M18 x 1.5 340-804-005-013A
24.9 mm 63.4 mm 64.55 – 64.20 mm 99.9 mm M18 x 1.5 340-804-005-028C
24.9 mm 26.5 mm 27.5 +0.15 -0.2 mm 63 mm M18 x 1.5 340-804-005-033C
18 mm 35 mm 36.1 ± 0.1 mm 63.5 mm M18 x 1.5 340-804-006-002C
33 mm 34 mm 35.1 ± 0.1 mm 62 mm M18 x 1.5 340-804-006-007C
33 mm 34 mm 35.1 ± 0.1 mm 64.5 mm M18 x 1.5 340-804-007-003C
27.5 mm 28.5 mm 29.6 ± 0.1 mm 70 mm M18 x 1.5 340-804-007-002A 1)
27.5 mm 28.5 mm 29.6 ± 0.1 mm 70 mm 3/4" – 16 UNF-2A 340-804-007-004C 1)
33 mm 34 mm 35.1 ± 0.1 mm 70 mm M18 x 1.5 340-804-007-011C 1)
18.2 mm 70.7 mm 71.8 ± 0.1 mm 79.7 mm M18 x 1.5 340-804-007-019C 2)
20 mm 39 mm 40.1 ± 0.1 mm 62 mm M18 x 1.5 340-804-007-020C 2)
1) Flachstecker G = 6,3 x 0,8 mm; W = 6,3 x 0,8 mm
2) Flachstecker G = 4,8 x 0,8 mm; W = 6,3 x 0,8 mm



Sperrschwinger-Sensor, 4-polig, über Masse, 8-15 V, 12 mA
Spannung L1 L2 Artikelnummer
8 – 15 V 90.2 mm 133 mm 340-216-005-001C
8 – 15 V 63.2 mm 106 mm 340-216-005-002C
8 – 15 V 25 mm 74 mm A2C59513983
8 – 15 V 25 mm 78.3 mm 340-216-010-003C



Sperrschwinger-Sensor, 4-polig, über Masse, 30 V, 14 mA
Spannung L1 L2 Artikelnummer
30 V 90.2 mm 133 mm 340-216-010-004C



Generatorsensoren, 2-polig, 3-polig, über Masse (Ruhespannung)
Ruhespannung Typ Gwinde Artikelnummer
19.3 V bis 2 000 min -1 2-pole, M4 M22 x 1.5 340-808-001-002C
19.3 V bis 2 000 min -1 3-pole, M4 M22 x 1.5 340-807-001-001C
19.3 V bis 2 000 min -1 3-pole, 8-32 UNC-2A 7/8" – 18UNS-2B 340-807-001-003C



Hallsensor, 3-polig, über Masse
Spannung Artikelnummer
10.8 bis 16 V 340-214-013-001Z

IP-Temperatursensorstecker

Sensoren für elektronisch geregelte Sicherheitsfunktionen sind Augen, Ohren und Fühler moderner Hightech-Fahrzeuge von heute. Nichts entgeht ihnen. Sie erfassen sogar kleinste Temperaturschwankungen in Kühlsystemen und sorgen für eine lückenlose Überwachung der Motor- und Getriebeöltemperatur. Intelligente Sicherheitssysteme sind ohne Sensoren undenkbar.

Der Temperatursensor basiert auf der NTC-Technologie (Negative Temperature Coefficient). Es handelt sich dabei um einen Halbleiter, dessen Widerstandswert sich in Abhängigkeit vom Temperaturunterschied ändert. Dieser Widerstandswert hat als Ausgabewert eine größere Aussagekraft hinsichtlich der Mitteltemperatur eines Mediums.

Geeignet für Motoröl, Motorkühlmittel, Dieselkraftstoff
Bereich (Grad) Gewinde O-Ring Anzugsmoment Artikelnummer
- 40 / + 150 °C M12 x 1.5 FMP (Shore A 70 ±5) 15 – 20 Nm A2C59900813 1)
1) Gegenstecker: Bosch, 1928403920, Code 2



Für Motorkühlmittel geeignet
Bereich (Grad) Gewinde O-Ring Anzugsmoment Artikelnummer
- 40 / + 140 °C M12 x 1.5 Kupfer 17 + 3 - 0 Nm A2C59515306 2)
- 40 / + 130 °C * M14 x 1.5 Keine Max 45 Nm A2C59515307 3)
- 40 / + 130 °C M12 x 1.5 EN AW – 1200 (AI 99) 20 Nm ± 10 % A2C59900816 4)
2) Gegenstecker: Delphi, DRW. 152624 2-Wege, Code 1
3) Gegenstecker: Leopold Kostal Steckhülsengehäuse (schwarz) 2-polig, Code A, 09 4412 11,
Kontakt SLK 8 ELA, TAB 2 99 00 47295 0
4) Gegenstecker: Tyco, AMP925597-2 oder AMP925596

* + 150 °C max. 10 min.

Motoröltemperatursensor

Sensor zur Messung der Motoröltemperatur.

Einpolig, über Masse
Bereich (Grad) Spannung Länge  Ø Gewinde Artikelnummer
50 – 150 °C 6 – 24 V 29 mm 9 mm M14 x 1.5 323-801-004-002N
50 – 150 °C 6 – 24 V 29 mm 9 mm R 1/2 323-801-004-003D
50 – 150 °C 6 – 24 V 29 mm 9 mm 1/2" – 14 NPTF 323-801-004-007D
50 – 150 °C 6 – 24 V 29 mm 9 mm M14 x 1,5 323-801-004-039D
50 – 150 °C 6 – 24 V 15 mm 9 mm M16 x 1,5 323-801-012-001D
50 – 150 °C 6 – 24 V 15 mm 9 mm M14 x 1,5 323-801-012-002D
50 – 150 °C 6 – 24 V 15 mm 9 mm M18 x 1,5 323-801-012-003D
50 – 150 °C 6 – 24 V 29 mm 9 mm M16 x 1,5 323-801-004-012C
50 – 150 °C 6 – 24 V 22 mm 6.9 mm M10 x 1,5 323-801-010-001D
50 – 150 °C 6 – 24 V 29 mm 9 mm 1/4" – 18 NPTF 323-801-004-017D



Dual-pole, insulated return
Bereich (Grad) Spannung Länge  Ø Gewinde Artikelnummer
50 – 150 °C 6 – 24 V 29 mm 11 mm M14 x 1.5 323-805-003-001N
50 – 150 °C 6 – 24 V 29 mm 11 mm 1/4" – 18 NPTF 323-805-003-002N
50 – 150 °C 6 – 24 V 29 mm 11 mm 5/8" – 18 UNF-2A
mit Dichtkegel
323-805-003-003N

Kühlmitteltemperatursensor

Sensor zur Messung der Kühlmitteltemperatur.

Einpolig, über Masse
Bereich (Grad) Spannung Länge  Ø Gewinde Artikelnummer
40 – 120 °C 6 – 24 V 29 mm 9 mm M14 x 1.5 323-801-001-006N
40 – 120 °C 6 – 24 V 29 mm 9 mm 3/8" – 18 NPTF 323-801-001-007N
40 – 120 °C 6 – 24 V 29 mm 9 mm 5/8" – 18 UNF-3A 323-801-001-008N
40 – 120 °C 6 – 24 V 29 mm 9 mm 1/4" – 18 NPTF 323-801-001-009N
40 – 120 °C 6 – 24 V 29 mm 9 mm 1/2" – 14 NPTF 323-801-001-010N
40 – 120 °C 6 – 24 V 29 mm 9 mm M18 x 1,5 323-801-001-022N
40 – 120 °C 6 – 24 V 29 mm 9 mm M16 x 1,5 323-801-001-040N
40 – 120 °C 6 – 24 V 29 mm 9 mm M16 x 1,5 323-801-001-029N
40 – 120 °C 6 – 24 V 29 mm 9 mm R 3/8" DIN 2999, Kegelgewinde 323-801-001-058C
40 – 120 °C 6 – 24 V 22 mm 8.5 mm 1/8" – 27 NPTF 323-801-005-001D
40 – 120 °C 6 – 24 V 10.5 mm 8.4 mm M10 x 1 Kegelgewinde, kurz 323-801-017-001N



Zweipolig, massefrei
Bereich
(Grad)
Spannung Länge  Ø Gewinde Artikelnummer
40 – 120 °C 6 – 24 V 24 mm 11 mm 5/8" – 18 UNF-2A 323-805-001-002C
40 – 120 °C 6 – 24 V 29 mm 11 mm 1/2" – 14 NPTF 323-805-001-004N
40 – 120 °C 6 – 24 V 29 mm 11 mm 3/8" – 18 Dryseal
NPTF
323-805-001-005N
40 – 120 °C 6 – 24 V 29 mm 9 mm M18 x 1,5 323-805-001-015N

Pyrometersensor

Pyrometersensor für die Temperaturmessung.

Thermoelement – nur mit VDO kompatibel
Bereich Klemmen Artikelnummer
100 – 900° C
250 – 1650° F
Red = Negative
Yellow = Positive
N03-320-264



Anschlusskabel
Bereich Klemmen Artikelnummer
6 m Weiß = Minus
Blau = Plus
N03-320-268



Gewindebüchse zum Anschweißen an den Krümmer
Artikelnummer
N03-320-266

Stromsensor

Zuverlässiger Stromsensor für Marineanwendungen.

Amperebereich Spannung Eingabe Artikelnummer
- 60 / + 60 A 12 / 24 V 60 mV A2C59514043
- 150 / + 150 A 12 / 24 V 60 mV A2C59514043



Downloads

Broschüren, Datenblätter, Anleitungen & Kataloge:

Händlersuche / Kontakt

Finden Sie Ihren Ansprechpartner, Händler oder Service Partner.

Kontakt

© Continental Automotive GmbH 2016

VDO - A Trademark of the Continental Corporation
