Navigationsinstrumente

Präzise Instrumentierung für eine sichere Bootsführung

Scheinbarer-Windwinkel

Der Windwinkelanzeiger zeigt die Windrichtung an.

Scheinbarer-Windwinkel
Scheinbarer-Windwinkel vergrößert
Scheinbare-Windgeschwindigkeit
Geschwindigkeit über Grund (SOG)
Geschwindigkeit durchs Wasser (LOG®)
Compass
Tiefenmesser
Ruderlageanzeiger
Ruderlageanzeiger
Trimmanzeiger

Übersicht

Zuverlässige Navigationsinstrumente gewährleisten sicheres und unfallfreies Manövrieren auch in schwierigen Situationen, wie etwa beim Durchfahren seichter Gewässer. Die VDO-Navigationsinstrumente für den Einsatz im maritimen Bereich zeigen sicherheitsrelevante Daten und weitere Informationen klar und präzise an.

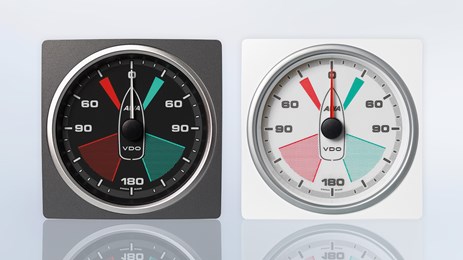

Anzeiger für Scheinbarer-Windwinkel

Der AcquaLink® Anzeiger für scheinbaren Windwinkel zeigt die Windrichtung an und kann für eine einfache Installation am VDO Bus verkettet werden.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 110 mm
360°
12 – 24 V schwarz
weiß
A2C59501900
A2C1338770001

Anzeiger für Scheinbarer-Windwinkel vergrößert

Der AcquaLink® Anzeiger für scheinbaren Windwinkel zeigt die Windrichtung an und kann für eine einfache Installation am VDO Bus verkettet werden.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 110 mm
360°
12 – 24 V schwarz
weiß
A2C59501901
A2C1338780001

Anzeiger für Scheinbare-Windgeschwindigkeit

Der AcquaLink® Anzeiger für scheinbare Windgeschwindigkeit zeigt die scheinbare Windgeschwindigkeit in Bezug zur Bewegung des Bootes an und kann für eine einfache Installation am VDO Bus verkettet werden.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 110 mm
0 – 50 Knoten
12 – 24 V schwarz
weiß
A2C59501902
A2C1338940001

Anzeiger für Geschwindigkeit über Grund (SOG)

Dieser Anzeiger zeigt die Geschwindigkeit über den Grund an.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 110 mm
12 Knoten
12 – 24 V schwarz
weiß
A2C59501908
A2C1338870001
Ø 110 mm
35 mph / 55 km/h
12 – 24 V schwarz
weiß
A2C59501910
A2C1338880001
Ø 110 mm
70 mph / 115 km/h
12 – 24 V schwarz
weiß
A2C59501909
A2C1338900001

Anzeiger für Geschwindigkeit durchs Wasser (LOG®)

Dieser Anzeiger zeigt die Geschwindigkeit durch das Wasser an.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 110 mm
12 Knoten
12 – 24 V schwarz
weiß
A2C59501905
A2C1338830001
Ø 110 mm
50 Knoten
12 – 24 V schwarz
weiß
A2C59501906
A2C1338850001
Ø 110 mm
35 mph / 55 km/h
12 – 24 V schwarz
weiß
A2C59501907
A2C1338840001

Kompass

Der AcquaLink® Kompass stellt auf allen Booten ein äußerst wichtiges Instrument dar. Er besticht durch sein formschönes Design und zeigt die Fahrtrichtung des Bootes an.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 110 mm
360°
12 – 24 V schwarz
weiß
A2C59501911
A2C1338790001

Tiefenmesser

Der AcquaLink® Tiefenmesser ermöglicht eine sichere Fahrt durch seichte Gewässer.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 110 mm
200 m / 660 Fuß
12 – 24 V schwarz
weiß
A2C59501903
A2C1338810001
Ø 110 mm
600 Fuß / 180 m
12 – 24 V schwarz
weiß
A2C59501904
A2C1338820001

Ruderlageanzeiger – Ø 110 mm

Die AcquaLink® Ruderlageanzeiger für radgesteuerte Yachten zeigen die aktuelle Ruderstellung an.

  • 2 VDO Bus-Anschlüsse M12, 8-polig
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 110 mm
80°
12 – 24 V schwarz
weiß
A2C59501912
A2C1338860001

Ruderlageanzeiger – Ø 52 mm

Die AcquaLink® Ruderlageanzeiger für radgesteuerte Yachten zeigen die aktuelle Ruderstellung an.

  • AMP Super Easylink-Anschluss, 3-polig
  • < 100 mA
  • 90° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 52 mm
90°
12 – 24 V schwarz
weiß
A2C59501939
A2C1338680001

Trimmanzeiger

Der AcquaLink® Trimmanzeiger gibt Auskunft über die Stellung des Antriebs zum Bootsheck.

  • AMP Super Easylink-Anschluss, 3-polig
  • < 100 mA
  • 240° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 52 mm
Up / Down
12 – 24 V schwarz
weiß
A2C59501925
A2C1338710001
