Instrumente zur Motorüberwachung

Zuverlässige Instrumentierung für eine optimale Motorleistung

Drehzahlmesser

Der AcquaLink® Drehzahlmesser zeigt die Motordrehzahl präzise an.

Drehzahlmesser
Kühlmitteltemperaturanzeiger
Motoröl Temperaturanzeige
Abgastemperaturanzeiger
Amperemeter
Öldruckmesser
Getriebeöldruckmesser
Ladedruckanzeiger
Voltmeter

Übersicht

Die AcquaLink® Instrumente zur Motorüberwachung überwachen zuverlässige alle Motormesswerte wie Motordrehzahl, Batterieladung und Spannung, um eine optimale Motorleistung zu gewährleisten.

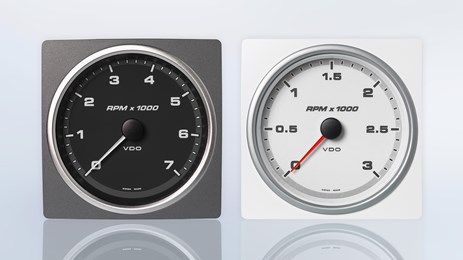

Drehzahlmesser

Der VDO Drehzahlmesser zeigt die empfangenen RPM Informationen aus der VDO AcquaLink® NavBox bzw. dem NMEA 2000® Datenbus an und verteilt die zusätzlichen Motor-Informationen zu den optionalen 52 mm AcquaLink® EasyLink-Messinstrumenten.

  • 2x VDO Bus-Anschlüsse M12, 8-polig
  • 1x AMP Superseal EasyLink-Anschluss
  • < 150 mA
  • Verpolschutz
  • 50 mm Einbautiefe
  • Anti-Fog-beschichtetes Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Frontrahmen, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 110 mm
3000 rpm
12 – 24 V schwarz
weiß
A2C59501913
A2C1338910001
Ø 110 mm
5000 rpm
12 – 24 V schwarz
weiß
A2C59501914
A2C1338920001
Ø 110 mm
7000 rpm
12 – 24 V schwarz
weiß
A2C59501915
A2C1338930001

Kühlwassertemperaturanzeiger

Der AcquaLink® Kühlmitteltemperaturanzeiger zeigt einen plötzlichen Anstieg der Kühlmitteltemperatur an, wodurch sich schwere Motorschäden und die damit verbundenen Kosten vermeiden lassen.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 52 mm
120 °C / 250 °F
12 – 24 V schwarz
weiß
A2C59501931
A2C3968900001
Ø 52 mm
250 °F / 120 °C
12 – 24 V schwarz
weiß
A2C59501932
A2C1338570001

Motoröltemperaturaturanzeiger

Die AcquaLink® Motoröl Temperaturanzeige zeigt einen plötzlichen Anstieg der Öltemperatur an.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 52 mm
150 °C / 300 °F
12 – 24 V schwarz
weiß
A2C59501926
A2C1338620001
Ø 52 mm
300 °F / 150 °C
12 – 24 V schwarz
weiß
A2C59501927
A2C1338630001

Pyrometer

Der AcquaLink® Pyrometer zeigt die Abgastemperatur am Ende des Abgasrohrs an.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 52 mm
900 °C / 1650 °F
12 – 24 V schwarz
weiß
A2C59501933
A2C1338660001
Ø 52 mm
1650 °F / 900 °C
12 – 24 V schwarz
weiß
A2C59501934
A2C1338670001

Motoröldruckanzeiger

Der AcquaLink® Motoröldruckanzeiger erfasst Schwankungen des Motoröldrucks.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 52 mm
10 bar / 150 psi
12 – 24 V schwarz
weiß
A2C59501935
A2C1338600001
Ø 52 mm
150 psi / 10 bar
12 – 24 V schwarz
weiß
A2C59501936
A2C1338610001

Getriebeöldruckanzeiger

Der AcquaLink® Öldruckmesser erfasst Schwankungen des Getriebeöldrucks.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 52 mm
30 bar / 440 psi
12 – 24 V schwarz
weiß
A2C59501937
A2C1338690001
Ø 52 mm
450 psi / 30 bar
12 – 24 V schwarz
weiß
A2C59501938
A2C1338700001

Ladedruckanzeiger

Der AcquaLink® Ladedruckanzeiger erfasst Schwankungen des Ladedrucks.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich (außen/innen)

Spannung

Farbe

Artikelnummer

Ø 52 mm
2 bar / 30 psi
12 – 24 V schwarz
weiß
A2C59501944
A2C1338720001
Ø 52 mm
30 psi / 2 bar
12 – 24 V schwarz
weiß
A2C59501945
A2C1338730001

Amperemeter

Das AcquaLink® Voltmeter zeigt den Zustand von Generator und Batterie sowie der Ladung auf einer Spannungsskala an.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 52 mm
8 – 16 V
12 – 24 V schwarz
weiß
A2C59501940
A2C1338740001
Ø 52 mm
16 – 32 V
12 – 24 V schwarz
weiß
A2C59501941
A2C1338750001

Voltmeter

Das AcquaLink® Voltmeter zeigt den Zustand von Generator und Batterie sowie der Ladung auf einer Spannungsskala an.

  • AMP Super EasyLink-Anschluss, 3-polig
  • < 100 mA
  • 270° Zeigerauslenkwinkel
  • 50 mm Einbautiefe
  • Verpolschutz
  • Anti-Fog-Mineralglas
  • Front & Rückseite Schutzart IPX6, IPX9K
  • Betriebstemperaturbereich -20 °C / +70 °C

Packungsinhalt:
Messinstrument, Schaumdichtung, Silikon-Abdeckung, Befestigungsschrauben, Bohrschablone, Installationsanleitung, Sicherheitshinweise

Bereich

Spannung

Farbe

Artikelnummer

Ø 52 mm
8 – 16 V
12 – 24 V schwarz
weiß
A2C59501940
A2C1338740001
Ø 52 mm
16 – 32 V
12 – 24 V schwarz
weiß
A2C59501941
A2C1338750001
